Doce cápsulas prueban escudos térmicos mientras caen a la Tierra

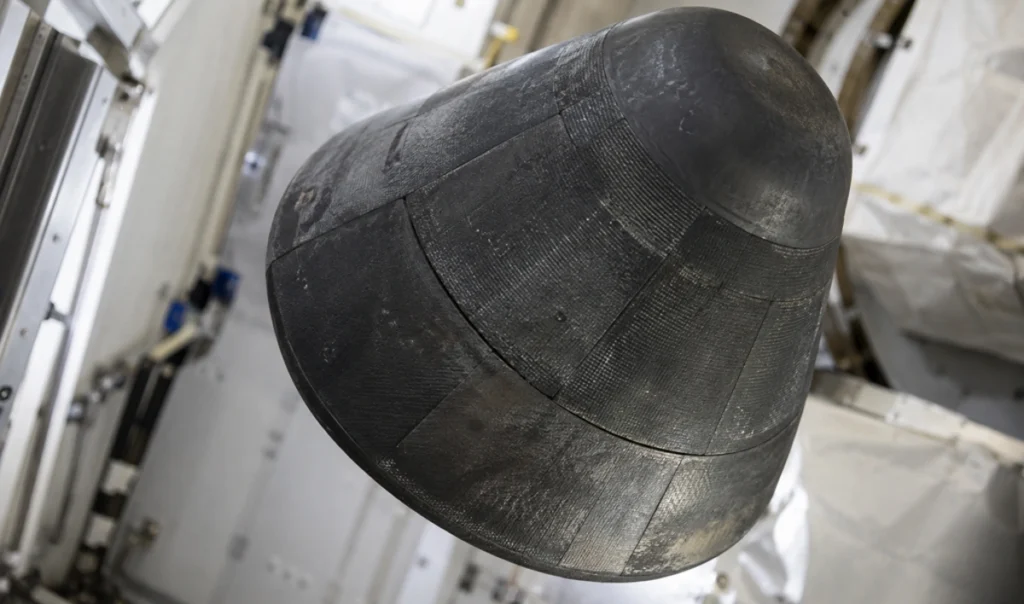

El carguero espacial ha completado su trabajo en la Estación Espacial Internacional, pero para una parte de su carga la prueba decisiva sólo comienza cuando se rompe. Doce cápsulas del proyecto KREPE-3 viajan dentro de Cygnus XL. Se supone que probarán diferentes diseños y escudos térmicos a medida que caen a través de la atmósfera terrestre. Según el anuncio de la NASA sobre el experimento de vuelo, los pequeños vehículos de prueba se liberan rompiendo su estructura de transporte. Lo que significa el fin del carguero les brinda una oportunidad única: condiciones reales de vuelo fuera de una gran nave espacial lanzada específicamente para pruebas de materiales. KREPE significa Experimento de sonda de reentrada de Kentucky. La Universidad de Kentucky está desarrollando cápsulas compactas cuya carga útil real consiste en dispositivos de medición. Por lo tanto, su éxito no depende de permanecer intacto sobre una mesa de exhibición después del vuelo, sino de obtener datos utilizables de una fase de estrés breve y extrema.

Al regresar de la órbita se disipa una enorme energía cinética. Una nave espacial no choca simplemente con el aire, que se comporta como un freno normal y corriente. Delante de su superficie aparecen zonas de flujo fuertemente comprimidas y calentadas. Parte de la energía llega al vehículo en forma de calor. La forma, la velocidad y la trayectoria de entrada determinan cómo se distribuye esta carga. Esto da como resultado diferentes requisitos para los escudos térmicos. Un material puede soportar temperaturas superficiales muy altas y seguir siendo inadecuado si pasa demasiado calor a través de la capa protectora hacia componentes sensibles. Lo que también cuenta es si un cartel se mantiene unido bajo tensión mecánica y si su comportamiento puede calcularse de forma fiable. Por lo tanto, la cuestión crucial no es sólo qué tan caliente puede llegar a ser un material. Lo importante es la interacción entre la absorción de calor, el transporte de calor, la pérdida de material y el movimiento de vuelo. Un breve reingreso puede producir varios de estos eventos simultáneamente, revelando debilidades que es menos probable que revelan pruebas separadas.

Mientras el carguero libera las doce cápsulas.

Cygnus XL salió de la estación el 9 de octubre con el brazo robótico Canadarm2. Tras el anuncio de la salida del carguero espacial, la dirección de vuelo planea bajar deliberadamente su órbita para el lunes. La furgoneta también se lleva los objetos y residuos que ya no se necesitan. Por lo tanto, las cápsulas se encuentran en un vehículo que de todos modos está destinado a ser destruido. El experimento no requiere organizar una gran misión de regreso con el único fin de probar materiales. Sin embargo, la liberación de un carguero en desintegración no es un estado inicial tan simple como la liberación de un cuerpo en el laboratorio. El movimiento posterior debe rastrearse a partir de los valores medidos. Precisamente esto aporta una ventaja adicional a las cápsulas instrumentadas: no sólo registran el comportamiento de su material protector, sino también las condiciones en las que se produce realmente la exposición.

¿Por qué se permite que los escudos térmicos cambien intencionalmente?

Un enfoque probado es hacer que una capa protectora exterior pierda material de manera controlada durante la entrada. Durante esta ablación, se absorbe energía y se convierten o eliminan componentes materiales. El componente cumple su cometido precisamente porque su superficie no permanece inalterada. Otro concepto es más aislante y pretende mantener su estructura durante varias operaciones. Ambas formas tienen diferentes ventajas. La protección abrasiva específica puede ser útil para una sonda desechable, mientras que surgen requisitos adicionales de mantenimiento y vida útil para un vehículo reutilizable. Por lo tanto, el desarrollo de abladores ligeros de carbono-fenol también aborda la cuestión de cuánta protección se puede lograr con la menor masa posible. Cada kilogramo adicional requerido afecta a todo el vuelo. Sin embargo, un material más ligero sólo resulta útil si su efecto protector sigue siendo suficientemente fiable en las condiciones previstas.

Qué debe hacer una capa protectora de fieltro

MERINO es una de las familias de materiales examinadas. En él, se combinan fibras de carbono y fibras fenólicas para formar una estructura similar a un fieltro. El proceso permite capas protectoras más flexibles que algunos componentes rígidos convencionales. La descripción de la tecnología de fibras flexibles deja claro por qué la producción misma forma parte del desarrollo. Un material de alto rendimiento también debe poder adaptarse a una forma adecuada y conectarse con el resto del vehículo. Los paneles rígidos y las capas flexibles plantean requisitos diferentes en cuanto a transiciones y fijaciones. Esto se puede explicar claramente por la diferencia entre una cáscara sólida y una cáscara flexible, sin atribuir a ambas las mismas propiedades mecánicas. Lo que también cuenta en un escudo térmico es la uniformidad de la estructura y la reproducibilidad de su espesor. Un material que se pueda producir más rápidamente debe lograr el efecto protector calculado en todos los puntos previstos.

Por qué la forma de una cápsula también determina la protección

El experimento no se limita a la cuestión de qué material deja pasar menos calor. Una cápsula lleva una protección desplegable basada en el principio ADEPT, cuya gran superficie recuerda a un paraguas abierto. Otro vehículo de prueba se basa en la forma exterior de una cápsula para la misión Dragonfly a Titán, la luna de Saturno. Los dos enfoques abordan tareas diferentes: proporcionar un área más efectiva o examinar el comportamiento de vuelo de una determinada geometría. La idea física básica es fácil de entender. Si la misma masa se distribuye sobre un área más grande de cara al flujo de aire, el frenado cambia. Al mismo tiempo, la forma y el centro de gravedad pueden influir en si un cuerpo permanece estacionario o gira. Por lo tanto, una mayor protección no debe entenderse sólo como una mayor placa de material. Cambia el comportamiento de todo el misil y, por tanto, las condiciones a las que está expuesto su material.

Al comparar estos diseños, las cápsulas pequeñas proporcionan información valiosa, pero no automáticamente a escala real. Cuando un objeto se reduce de tamaño, su superficie y volumen no cambian en la misma proporción. Por tanto, la distribución de masa y calor también puede ser diferente. Esta simple consideración geométrica explica por qué un pequeño experimento exitoso no determina todas las propiedades de una sonda grande posterior. Los datos de medición son especialmente adecuados para comprobar cálculos y suposiciones. Si los movimientos, temperaturas y cargas previstos coinciden con el vuelo, aumenta la confianza en los modelos utilizados. Si se desvían, se pueden buscar las causas de forma más específica. Un resultado de medición inesperado no es necesariamente un experimento inútil. En particular, una desviación puede mostrar que un contexto previamente simplificado no es suficiente para el diseño de un vehículo más grande y debe tenerse más en cuenta.

Cómo registra un sensor de Stuttgart la carga de calor

La participación internacional incluye un sensor de flujo de calor de la Universidad de Stuttgart. Su objetivo es ayudar a registrar cómo se transfiere el calor a una superficie durante la entrada. El flujo de calor y la temperatura son cantidades diferentes. La temperatura describe un estado; El flujo de calor describe cuánta energía se transfiere en un tiempo determinado y en función de un área. Por tanto, el mismo valor de temperatura puede aparecer con diferentes perfiles de carga. Un componente que se calienta lentamente y un componente que se somete a una gran tensión durante un tiempo muy corto no tienen por qué cumplir los mismos requisitos. Lo que también es crucial para la evaluación es cuándo se produce un cambio y cómo coincide con el movimiento de vuelo. Sólo esta asignación temporal convierte los números individuales en un proceso comprensible. El principio es similar a una investigación en la que no sólo se considera el estado final, sino también el camino para llegar allí. En el caso de los escudos térmicos, es precisamente este camino el que puede determinar qué capa cumple su función y cuándo un concepto de protección llega a sus límites.

¿Qué queda después del corto vuelo?

La Universidad de Kentucky se basa en vuelos anteriores de sus cápsulas. En KREPE-2, cinco vehículos de prueba regresaron del espacio en 2024. El informe sobre esta misión anterior describe la combinación del desarrollo de los estudiantes, la electrónica y la investigación de vuelos hipersónicos. Una serie de este tipo permite incorporar los resultados de un experimento al siguiente diseño. Con KREPE-3 el número de cápsulas aumenta a doce. Luego, la evaluación científica cuenta qué secciones se registraron completamente y qué tan bien se pueden asignar las mediciones a las respectivas condiciones de vuelo. La destrucción planificada del transportador no es la causa del error, sino el desencadenante. De su último viaje debería quedar algo que puede ser crucial para futuras misiones: datos de medición sobre cómo un pequeño sistema de protección logra realmente un regreso muy rápido a través de la atmósfera.
